常州美高硬质快速卷帘门技术方案

专为高频次物流通道设计的钢制/铝合金高速隔离门，集成1.2-2.0m/s极速启闭系统，适配食品、电子、汽车等严苛工业场景。

---

一、产品核心定位

1. 与传统产品性能对比

指标	普通钢卷门	美高硬质快速卷帘门
启闭速度	0.01m/s	1.2-2.0m/s（伺服驱动）
日运行频次	≤20次	≤1200次（无级调速）
密封等级	无密封	四重动态密封（气密性≤1.2m³/(m·h)
耐候性	常规防腐处理	可选304不锈钢/氧化铝材

2. 材质选型指南

材质类型	特性优势	推荐场景
镀锌钢板	经济型方案，厚度42mm，K值≤1.5W/(m²·K)	内陆干燥地区仓储通道
铝合金	轻量化设计（减重30%），耐盐雾腐蚀	沿海工厂/化工车间
不锈钢	全焊接无缝结构，PH2-12耐腐蚀	食品加工/医药洁净区

---

二、核心技术配置

1. 极速驱动系统

• 伺服电机组：宝久伺服系统，支持0-2.0m/s无级调速
• 启停控制：加速度≤0.5m/s²，减少轨道冲击损耗

2. 四维密封体系

1. 顶部密封：EPDM气压补偿条（随门体升降自适应变形）
2. 侧轨密封：双层尼龙毛刷 + 磁性密封条
3. 底部密封：充气式气囊（压力可调20-50kPa）
4. 板间密封：聚氨酯发泡填充 + 迷宫式咬合结构

---

三、智能安全系统

• 双重感应防护：
  1. 对射式红外光幕（检测高度10-50cm可调）
  2. 压力感应底边（灵敏度±5N，0.1s响应）
• 应急机制：
  • 手动解锁装置（1:6减速比，单人可操作）
  • 备用电源接口（支持UPS接入）

---

四、场景扩展功能

• 采光方案：

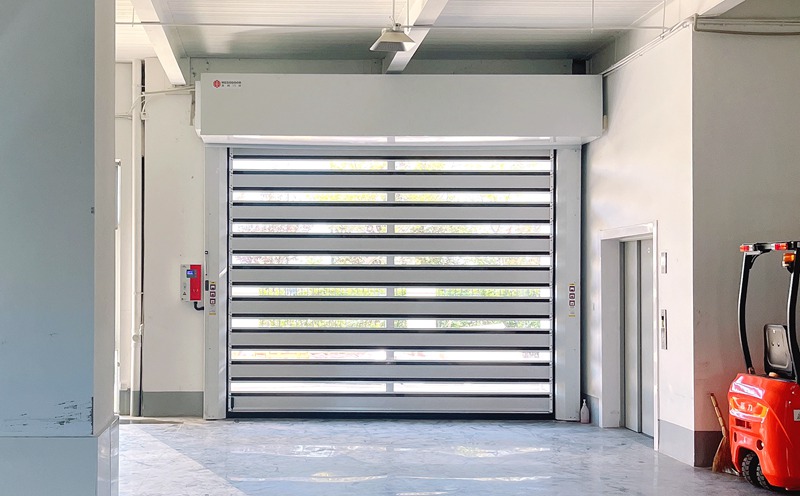

  • 横向条形视窗（透光率≥80%，间隔分布）
  • 全透钢化玻璃选配（适用于参观走廊）
• 定制化接口：
  • WIFI/4G远程监控模块
  • 支持与MES/WMS系统数据交互

---

五、行业应用案例

1. 食品加工：无锡安井食品（不锈钢门体+全密封方案）
2. 汽车制造：常州比亚迪（铝合金门体，日均800次启闭）
3. 医药仓储：扬子江药业（双门互锁+洁净室压差控制）
