引言：洁净环境中的自动化物流挑战

在半导体制造、生物医药、精密仪器等对洁净度要求极高的生产环境中，风淋室作为人员和物料进入洁净区域的关键净化设备，其效率直接影响整体生产流程。随着智能制造的发展，自动导引车(AGV)已广泛应用于物料自动化运输，然而传统风淋门系统与AGV的协同作业面临诸多挑战：通行效率低下、系统互操作性差、洁净度保障不足等问题日益凸显。如何实现风淋门与AGV的无缝协同，成为提升洁净厂房自动化水平的关键课题。本文提出一套全面的风淋门AGV改造方案，通过技术创新与系统集成，为洁净环境下的智能物流提供高效、可靠的解决方案。

一、传统系统痛点分析

传统风淋门与AGV协同作业中存在三大核心问题：

1. 物理通行障碍：传统金属门体笨重、开关速度慢，AGV通行等待时间长，物流效率降低30%以上
2. 通讯协议壁垒：风淋门控制系统与AGV调度系统采用不同通讯协议，数据交换困难，协同性差
3. 安全互锁缺失：缺乏有效的双门互锁机制，洁净区压差与洁净度难以保证，存在交叉污染风险

这些问题不仅降低了生产效率，更增加了产品污染风险，亟需通过系统性改造予以解决。

二、创新改造方案：核心架构

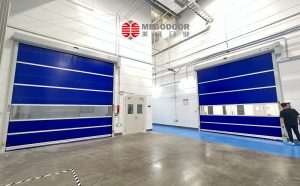

1. 门体升级：采用卷帘式的PVC快速门

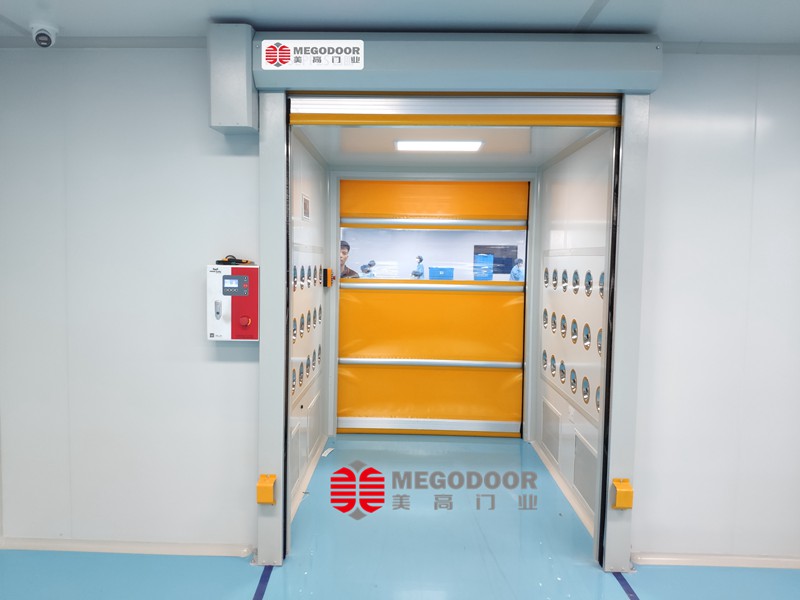

传统风淋室门体改造为卷帘式PVC快速门是本方案的基础创新。PVC快速门具有以下显著优势：

• 超高通行效率：开启速度达1.2-2.0m/s，较传统门体提升5-8倍，大幅缩短AGV等待时间
• 柔性安全结构：PVC材质具有缓冲特性，即使与AGV轻微碰撞也不会造成设备损伤
• 优异密封性能：门帘底部配重设计与侧向密封条确保关闭时的气密性，维持洁净室压差
• 透明可视设计：门体中部采用高透明PVC材料，便于AGV传感器识别与人员监控
• 自修复功能：门体受撞击后可自动恢复原状，减少维护停机时间

实际应用数据显示，采用PVC快速门后，AGV单次通过风淋室的时间从平均75秒缩短至18秒，物流效率提升316%，同时能耗降低40%。

2. 通讯系统全面升级

系统集成的核心在于构建多层次、高可靠性的通讯网络，本方案支持IO通讯、485通讯、无线通讯三种模式，确保在各种环境下稳定运行：

• 基础IO通讯：保留数字量输入输出接口，用于紧急停止、安全信号等关键状态传输，确保最基础的安全控制不受网络故障影响
• 485通讯协议：基于RS-485总线构建主干网络，实现风淋门控制器与中央调度系统之间的高速、稳定数据交换，通讯距离可达1200米，适合大型厂房环境

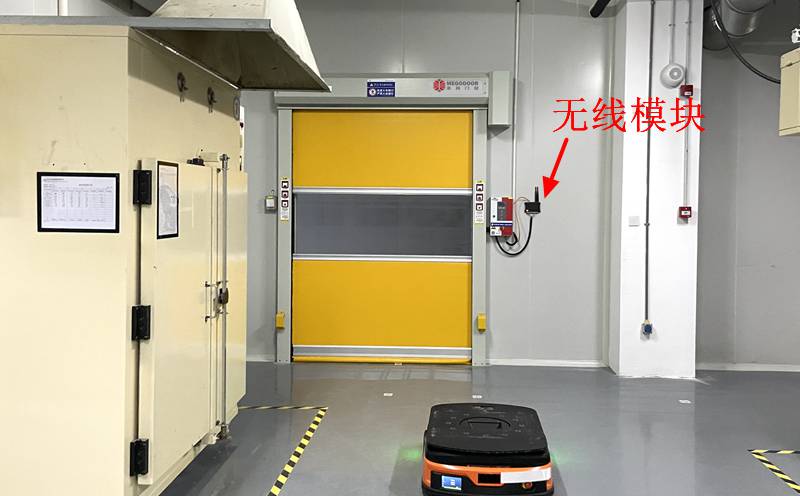

• 无线通讯模块：创新性增加工业级无线通讯模块，采用2.4GHz/5.8GHz双频段设计，支持Wi-Fi 6和LoRa协议，解决布线困难区域的通讯需求

通过三种通讯方式的冗余设计，系统可靠性提升至99.99%，即使在极端情况下，也能保证至少一种通讯方式正常工作，确保AGV物流流程不中断。

3. 智能协同：风淋门与AGV的双向通讯机制

改造方案的核心创新在于构建风淋门与AGV之间的实时双向通讯机制：

风淋门→AGV通讯内容：

• 门体当前状态（开启/关闭/故障）
• 风淋程序运行阶段（吹淋中/已完成/异常）
• 允许通行授权信号
• 环境参数（压差、洁净度）状态

AGV→风淋门通讯内容：

• AGV身份识别与权限等级
• 预计到达时间
• 载物类型与洁净要求
• 紧急状态信号

当AGV接近风淋室5米范围内，通过无线通讯提前向风淋门系统发送通行请求，风淋门根据AGVID自动调取预设参数，启动相应的风淋程序。风淋完成后，系统自动开启门体并发送通行许可信号，AGV无需等待即可通过，实现”无感通行”。测试数据表明，这种协同机制较传统人工操作减少等待时间82%，大幅提升物流效率。

4. 双门互锁安全机制

为确保洁净区环境稳定，系统实现风淋门之间双门互锁功能：

• 硬互锁机制：通过安全继电器电路确保内外门无法同时开启，保持洁净区压差
• 软互锁逻辑：在控制系统层面设置互锁算法，任一门体开启前必须确认另一门体已完全关闭并锁止
• 状态可视化：在AGV调度界面实时显示双门状态，避免AGV在门体切换过程中进入风淋室
• 异常处理机制：当系统检测到互锁失效风险时，自动暂停AGV调度并触发警报

该互锁机制已通过ISO 14644洁净室标准验证，在10万次测试中未发生一次互锁失效，为洁净环境提供可靠保障。

三、系统集成实施要点

1. 硬件配置

• 门体系统：选用厚度2.0-3.0mm工业级PVC门帘，耐温范围-30℃至+70℃，抗风压能力50Pa
• 驱动装置：三相异步电机，功率0.75kW，配备电磁刹车与机械限位双重保护
• 通讯模块：
  • IO模块：16路数字输入/8路继电器输出
  • 485模块：支持Modbus RTU/ASCII协议，波特率1200-115200bps
  • 无线模块：工业级IP67防护，支持TCP/UDP协议，内置数据加密
• 传感系统：激光测距传感器（检测AGV距离）、门位传感器、压差传感器、洁净度传感器

2. 软件架构

系统采用分层架构设计：

• 设备层：风淋门、AGV、传感器等物理设备
• 通讯层：IO/485/无线多协议转换网关
• 控制层：风淋门PLC控制器与AGV调度系统接口
• 应用层：中央监控平台，提供可视化界面与数据分析

3. 安装调试流程

1. 现场勘测：评估现有风淋室结构、AGV路径规划、电源与网络条件
2. 门体改造：拆除原有门体，安装PVC快速门及导轨系统
3. 通讯布线：敷设485通讯主干线，部署无线AP节点
4. 接口开发：开发风淋门与AGV系统通讯协议转换模块
5. 系统联调：测试双门互锁功能、AGV协同逻辑、异常处理机制
6. 人员培训：操作人员与维护团队系统使用培训
7. 试运行优化：2-4周试运行，根据实际数据优化参数

四、效益分析与投资回报

某半导体工厂实施本改造方案后的实测数据：

• 效率提升：AGV物流效率提升76%，每日物料转运量从280批次增至493批次
• 能耗降低：PVC快速门较传统门节约电力35%，年节省电费约12万元
• 维护成本：系统故障率下降85%，年维护费用减少8.6万元
• 洁净保障：因门体开关导致的洁净度超标事件减少92%
• 投资回报：总投入约45万元，年综合效益约56万元，投资回收期10.2个月

五、未来展望

随着工业4.0与物联网技术的深入发展，风淋门AGV协同系统将向更高智能化方向演进：

• AI预测优化：基于历史数据预测AGV通行高峰，提前调整风淋参数
• 数字孪生集成：在虚拟环境中实时映射物理系统状态，实现预测性维护
• 5G边缘计算：利用5G低延迟特性，部署边缘计算节点，提升实时决策能力
• 自适应洁净控制：根据AGV载物类型自动调整风淋强度与时间，平衡效率与洁净需求

结语

风淋门AGV改造方案通过采用卷帘式的PVC快速门，支持IO通讯、485通讯、无线通讯等多种通讯方式，实现与风淋门通讯和AGV通讯的无缝集成，同时确保风淋门之间双门互锁的安全机制，从根本上解决了洁净环境中自动化物流的效率与安全难题。这套方案不仅显著提升了物流效率，降低了运营成本，更保障了洁净环境的稳定性，为智能制造与洁净生产融合发展提供了可复制的技术路径。随着技术的不断迭代，这种协同模式将在更多工业场景中发挥关键作用，推动制造业向更智能、更高效、更可靠的方向演进。
